[產品型號]：SB-GN-1 [產品名稱]：工業自動化通訊網絡實訓平臺 [價格]：元 [在線客服]：

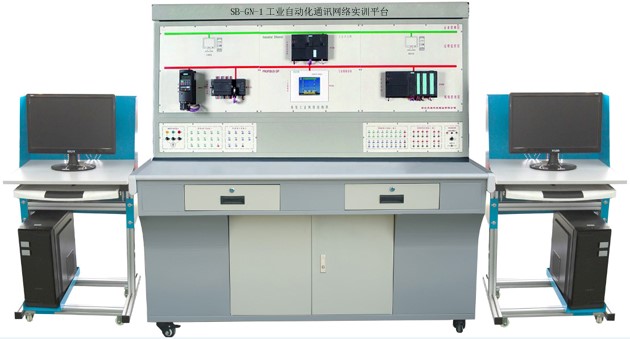

SB-GN-1工業自動化通訊網絡實訓平臺

一、產品概述

"工業自動化通訊網絡實訓設備"突破傳統的網絡教學實訓模式，依據目前工業網絡結構的現狀，將現代企業中的"現場控制層"、"過程監控層"、"企業管理層"三個網絡層次直觀的展現在學生面前，通過完成網絡實訓讓學生對現今的企業網絡層次結構有更深的理解；同時還具有掛接其它外圍設備的能力，如工業全數字直流調速系統實訓臺、工業全數字交流調速系統實訓臺、實物模型對象等，真正實現實訓平臺的功能。具有結構合理、功能完善、可靠性好、性價比高。

二、系統特點

1.在控制屏正面面板上采用按照現代企業的"現場控制層"、"過程監控層"、"企業管理層"三個網絡層次結構布置各模塊，使得整個網絡層次清晰、直觀，便于使用者從宏觀上掌握網絡層次結構。

2.實訓平臺硬件采用全開放設計，便于學校用戶根據自己的需求開發或應用新的產品，同時提供全部的實訓源程序，便于使用者根據需要進行自主修改、設計和二次開發。

3.實訓平臺具備擴展功能，作為一個網絡平臺，在其工業以太網和PROFIBUS-DP總線上還可以掛接支持該總線協議的第三方設備。

三、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1kVA

4.外形尺寸：160cm×70cm×165cm

四、網絡結構圖

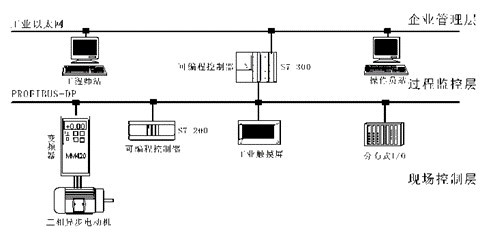

網絡系統結構總圖

工業以太網以上的部分屬于"企業管理層"，完成的是大量的數據傳輸和監控工作，上部配兩臺PC機，一臺為工程師站，完成對下層網絡硬件設備的配置和底層設備的編程，另一臺為操作員站，完成對整個網絡設備運行情況的總體監控。

工業以太網和現場總線之間為"過程監控層"，完成的是對現場總線上設備的控制以及數據通訊。

現場總線以下的為"現場控制層"，完成具體的現場操作的功能。

五、系統配置

1.S7-300PLC

主機(CPU314C-2PN/DP)一臺：128 KB 主存儲器，24V DC 電源，集成功能, MPI ； PROFIBUS DP 主站/ 從站接口；128K MMC存儲卡; 集成24路數字量輸入/16路數字量輸出，4路模擬量輸入/2路模擬量輸出，6路高速計數器，1路PT100、PID、計數器、PWM脈沖輸出、頻率測量、一軸定位等功能；配套PC/MPI編程電纜。

2.S7-200PLC

主機(CPU224)一臺： 8k的用戶程序區，5k的數據儲存區，本身集成14個數字量輸入/10個數字量輸入，可以支持PPI、MPI等通訊協議。

通訊模塊(EM277)一個：用于SIMATIC S7-200連接到現場總線(PROFIBUS-DP)。

3.觸摸屏

西門子KTP700 Basic DP一臺，顯示尺寸為7寸，TFT 真彩液晶屏，64K 色觸摸屏，支持MPI / PROFIBUS DP通訊方式。

4.分布式I/O

選用西門子ET200M系列，同時增加以下模塊：

PROFIBUS-DP 接口模塊(IM153)一個：用于將ET200M連接到PROFIBUS-DP網絡中；

數字量輸入/輸出(SM323)一個：16路數字量輸入/輸出；

模擬量輸入(SM331)一個：8路×12位模擬量輸入；

模擬量輸出(SM332)一個：4路×12位模擬量輸出。

5.交流變頻器

設有西門子的MICROMASTER 420 0.37KW通用變頻器一個，安裝PROFIBUS-DP通訊模塊及基本操作面板，供總線通訊及參數設置使用。

6.電機：0.37kW的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。

7.通訊網卡

西門子CP5611一塊用于工控機連接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和從站、PG/OP、S7通訊。

8.豪華型電腦桌兩張

9.計算機(須用戶自備)

要組建C/S（客戶機/服務器）系統，至少需要2臺計算機，一臺為工程師站，安裝STEP 7等軟件，主要完成的是對下層網絡硬件設備的配置和底層設備的編程(包括PLC等)；另一臺PC機稱為操作員站，機器上安裝WinCC等組態軟件，主要完成對整個網絡設備運行情況的總體監控。如果整個網絡只用工程師站來完成編程和監控工作，則需要1臺計算機即可。
